Краткое обсуждение влияния первоначального дизайна пресс-формы на формирование стеклянной бутылки
2025-09-27
Автор: Liu Feng Lin
Что такое исходная форма: Исходная форма - это форма пузырька материала прототипа перед формованием стеклянной бутылки.Это ключевой вопрос при проектировании формы для винных бутылок. Форма внутренней полости исходной формы должна обеспечивать разумное распределение стеклянного материала в бутылке, а образующийся пузырь из материала прототипа способствует окончательному формированию бутылки.В настоящее время первоначальное проектирование пресс-формы в основном зависит от производственного опыта. Чтобы спроектировать подходящую пресс-форму, разработчик пресс-формы должен обладать обширными теоретическими знаниями и опытом.
Взаимосвязь между дизайном исходной формы и качеством формования стеклянной бутылки
Производство стеклянных изделий из стекла
1. Конструкция формы и размера исходной формы непосредственно определяет, может ли быть сформовано изделие и равномерно ли распределен стеклянный материал, чтобы обеспечить ударопрочность готового изделия.Размер исходной формы слишком велик или слишком мал, а температура местного стеклянного материала слишком высока, что напрямую влияет на качество его формования, и это может привести к следующим дефектам: неравномерному распределению стекла, тонким бортикам бутылки, толстому материалу/тонкому материалу на дне формы. бутылка, перекошенная бутылка, изогнутое узкое горлышко, недостаточное горлышко бутылки, стеклянная проволока в корпусе бутылки и т.д.
2. Конструкция начальной формы с избыточной производительностью имеет небольшую избыточную производительность, время переплавки стеклянного материала короткое, прототип склонен к изгибу, а готовое изделие будет иметь такие дефекты, как неравномерное распределение материала дна и разрыв талии; коэффициент избыточной производительности большой, а верхняя и меньшие отклонения при переплавке стеклянного материала велики, и готовый корпус бутылки будет состоять из двух частей, которые недостаточно прочны и легко ломаются.
3. Примеры проектирования
Первоначальный дизайн формы для винной бутылки с высоким выпуклым дном

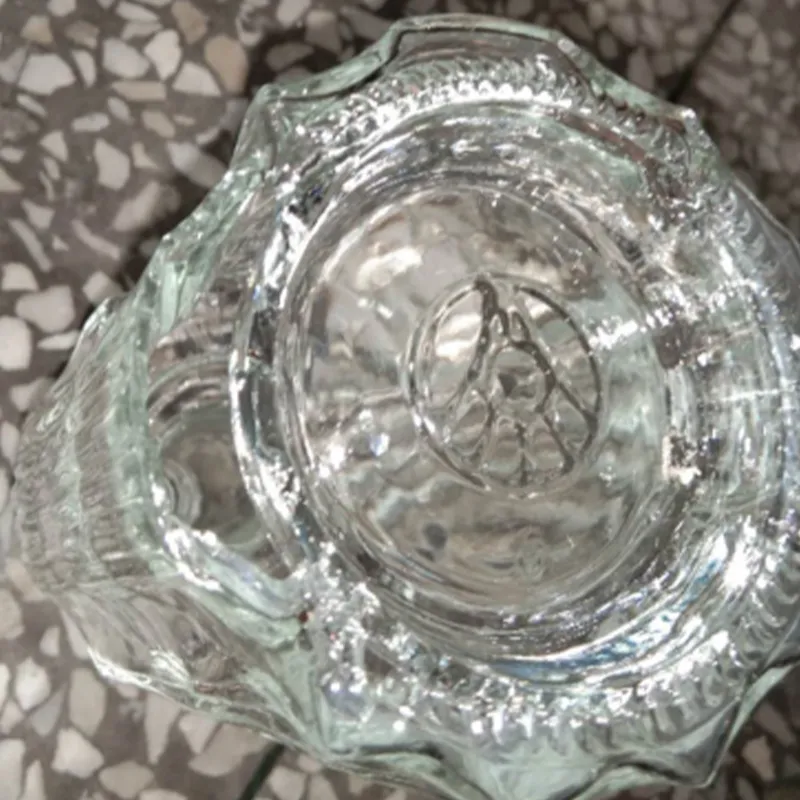

Материал горлышка готовой бутылки имеет толщину 5 мм, а материал дна бутылки тонкий, всего около 1 мм, что является неквалифицированным.

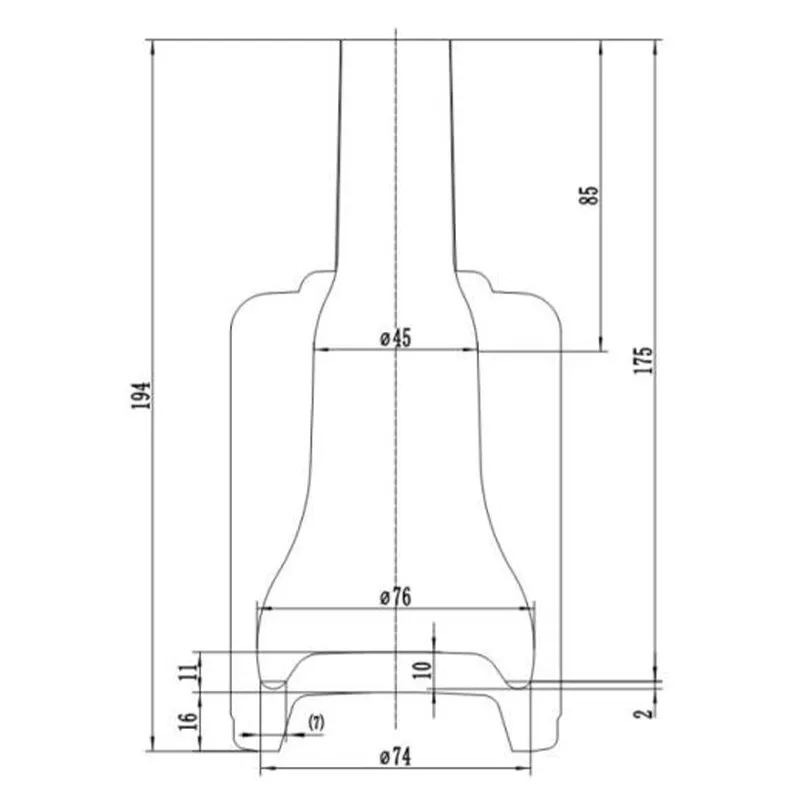

Оригинальный дизайн
После анализа результатов выборки выяснилось, что первоначальная конструкция формы изделия, размер выступа слишком велик, а размер отверстия для вырубки слишком мал, в результате чего заготовка-прототип поворачивается в формовочную форму, весь стеклянный материал скапливается на дне формы, быстрое охлаждение невозможно. при переплавке материальный пузырь не может быть плавно расширен и сформирован.Измените проектный план следующим образом：

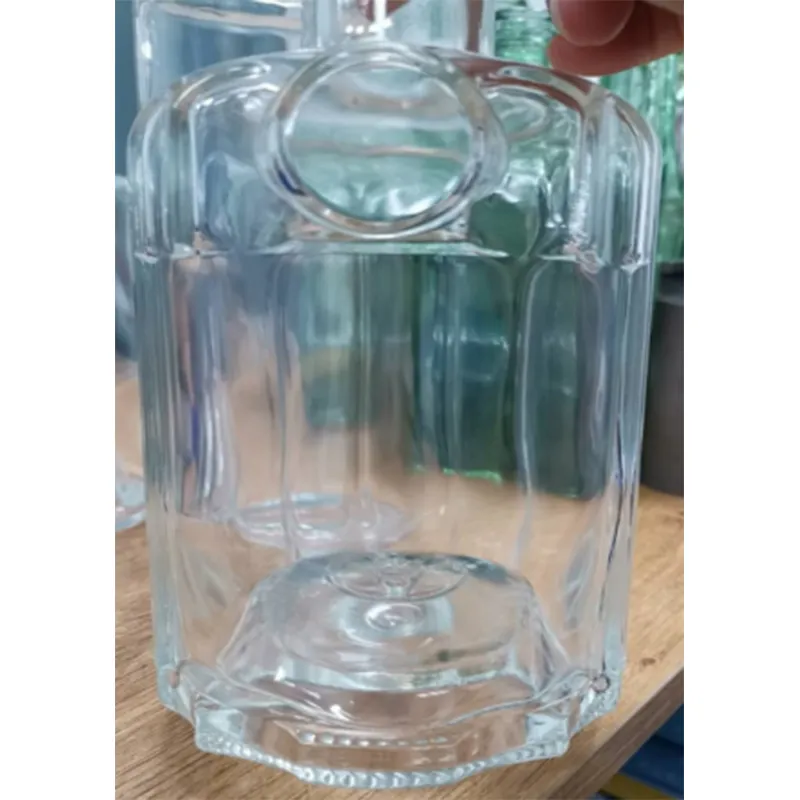

Толщина материала бортика готовой бутылки составляет 3,5 мм, а толщина материала дна бутылки - около 7 мм. Проба прошла успешно.

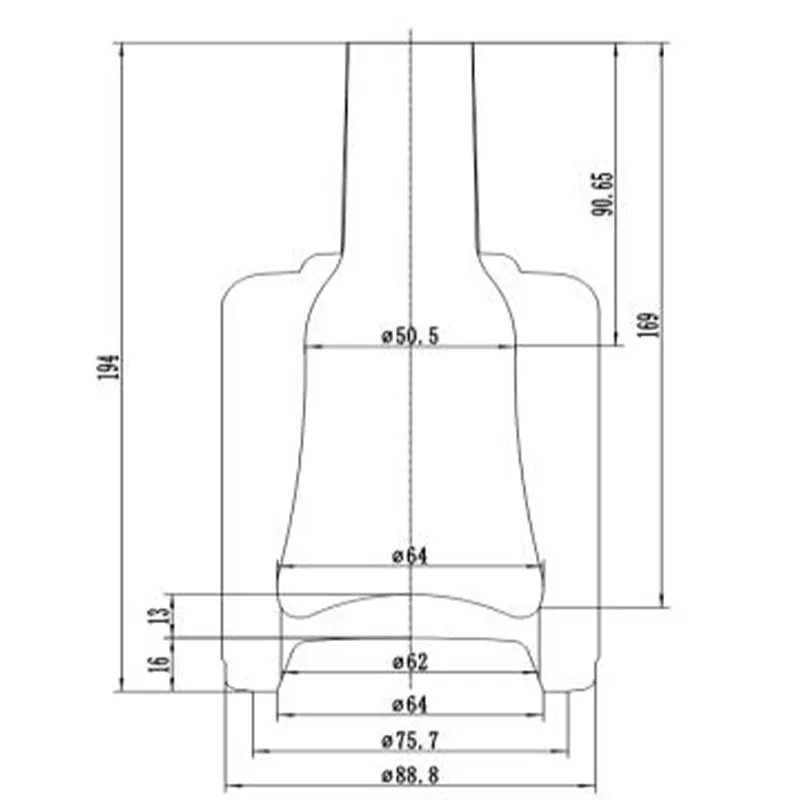

Измените план

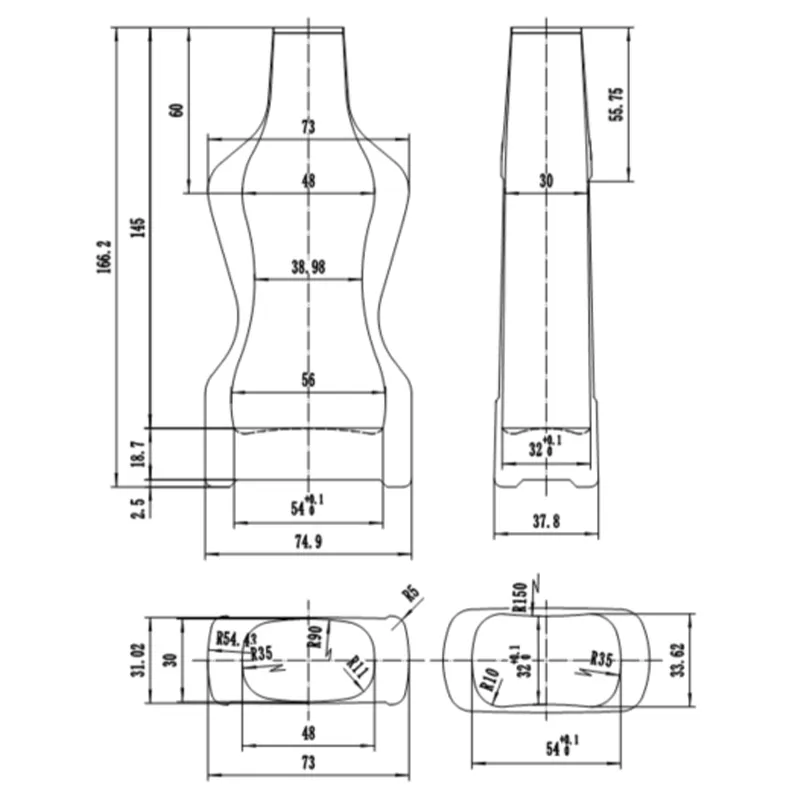

- Первоначальная конструкция пресс-формы для плоской квадратной бутылки

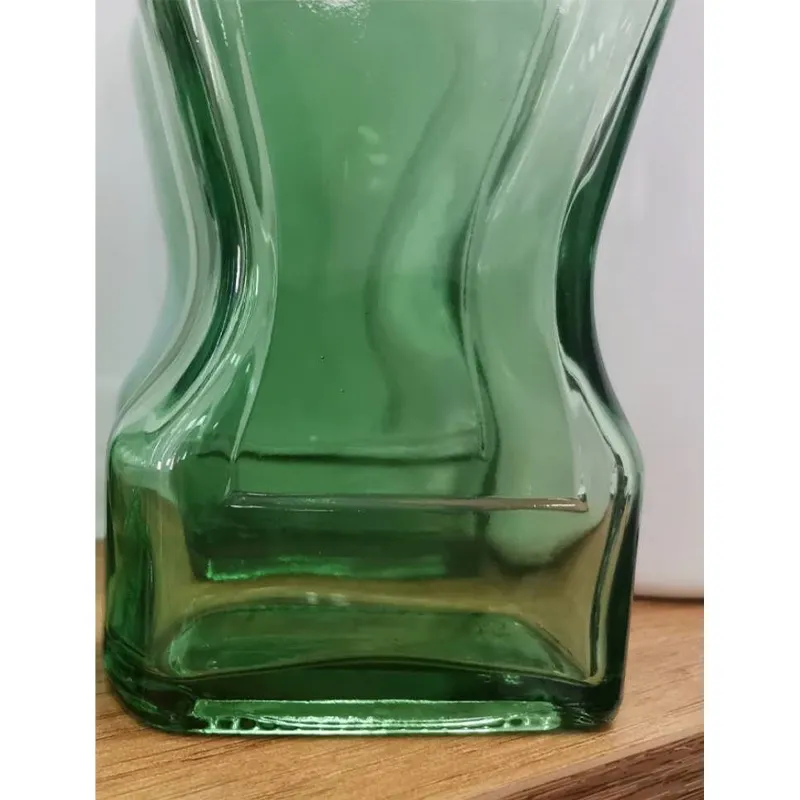

Стеклянный материал на дне готового изделия распределен неравномерно, дно наклонено, а стеклянный материал слишком толстый
Анализ продукта: Этот продукт представляет собой широко используемую бутылку для перцового масла. Толщина бутылки небольшая, ширина большая, а формование более сложное.Необходимо, чтобы корпус бутылки был заполнен, ткань была однородной, а материал дна распределялся как можно более равномерно и не был слишком толстым. Его следует регулировать на уровне примерно 6-8 мм, а контакт между дном бутылки и рабочим столом должен быть ровным, и не должно быть никакой тряски.План внесения изменений заключается в следующем：

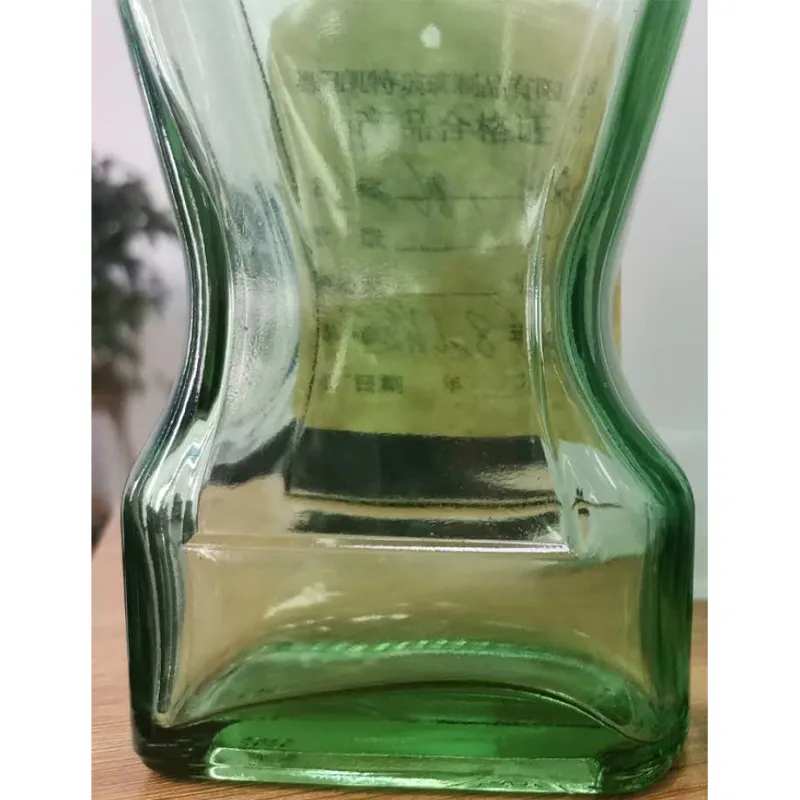

Материал дна готовой бутылки имеет толщину около 8 мм, а распределение стекла в основном прямое

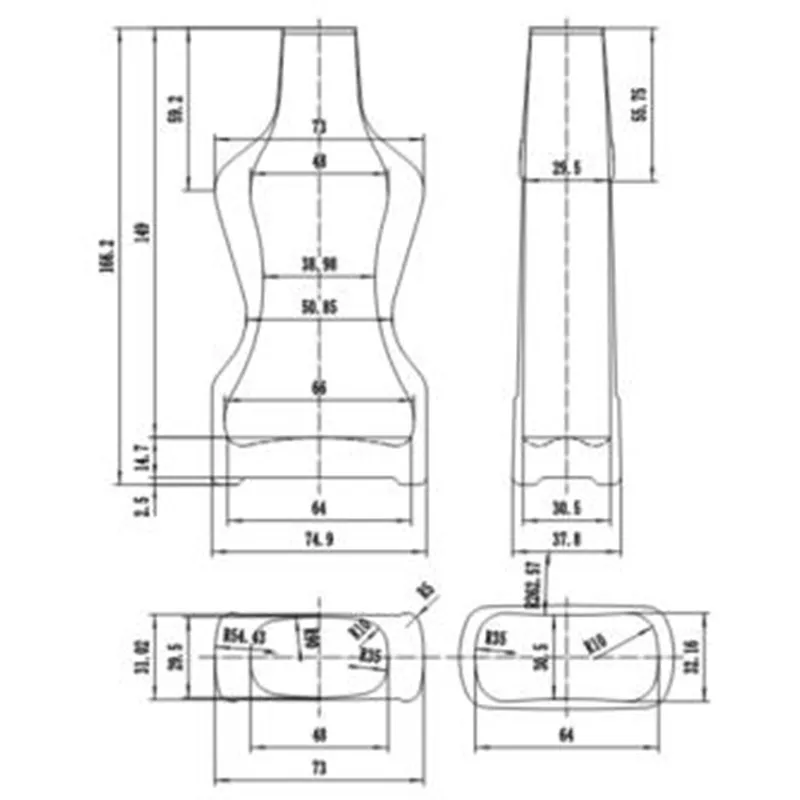

Измените план
1、Форма внутренней полости исходной формы непосредственно влияет на плавное течение жидкости в стекле, в результате чего образуется кадык, царапины, углубления на боковых стенках бутылки, прямые трещины в горлышке бутылки, выпуклости на боковых стенках бутылки, линии от стиральной доски на стекле. корпус бутылки, разрыв горлышка, следы стирания, следы загрузки, следы от щетки, складки и другие дефекты.Поэтому в форме просвета исходной формы категорически запрещены острые углы.
2. Размер исходного горлышка формы слишком велик (по сравнению с горлышком, используемым для формования), и это приводит к появлению таких дефектов, как мелкие трещины в нижней части горлышка бутылки, сужение горлышка бутылки и неполное донышко бутылки.
3. Удлинительный зазор исходной формы не подходит, и готовое изделие будет иметь такие дефекты, как уплотнение головки, смещение головки при печати, смещение дна бутылки, растрескивание бутылки, заусенцы на линии шва дна бутылки и мелкие трещины на дне бутылки.
Влияние первоначального дизайна пресс-формы на стоимость изделий из стекла Конструкция исходной формы играет жизненно важную и решающую роль в весе стеклянной бутылки.Легкий вес стеклянных упаковочных изделий заключается в снижении соотношения веса и вместимости стеклянных бутылок при определенных условиях обеспечения прочности с целью повышения их экологичности и экономичности.Это предмет и цель, к достижению которых стремятся все заводы по производству стекольных изделий.Отношение веса к вместимости - это шкала для оценки массы стеклянных бутылок и банок одинакового объема. В зависимости от назначения, отношение веса к вместимости легких бутылок обычно составляет от 0,15 до 0,8. Отношение веса к вместимости легких бутылок невелико, поэтому стенки бутылки относительно тонкие, а вес небольшой.Толщина стенок легкой бутылки составляет в среднем 2 ~ 2,5 мм. Снижение соотношения веса и вместимости стеклянной тары в основном зависит от уменьшения толщины стенок.Однако поддерживать высокую прочность на сжатие в тонкостенном состоянии очень сложно. Необходимо начинать со всех аспектов проектирования и заканчивая производственным процессом, путем изменения состава стекла, разумного конструктивного решения, правильной организации технологического процесса, эффективного контроля показателей производственного процесса, эффективной обработки поверхности и других усовершенствованных методов обработки меры, направленные на достижение цели обеспечения малой толщины стенок и высокой прочности.Для создания легкой стеклянной упаковки в первую очередь требуется, чтобы первоначальная конструкция формы была разумной, чтобы избежать неравномерной толщины стенок и серьезных дефектов в материале, состоящем из двух частей, которые возникают при изготовлении легкой стеклянной упаковки.В обычной круглой бутылке Erhuotou, благодаря усовершенствованию первоначальной конструкции пресс-формы, вес материала стеклянной бутылки может быть уменьшен с 370 г до 270 г.
В-четвертых, влияние первоначальной конструкции пресс-формы на эффективность производства В связи с быстрыми изменениями рыночного спроса весь процесс производства и продвижения изделий из стекла был быстро сокращен - с первых нескольких месяцев до всего лишь полумесяца, одной недели.Согласно статистике, на заводе по производству изделий из стекла от изготовления формы до получения готового изделия проходит не менее 2-3 часов, а экономические затраты составляют от 1000,00 до 2000,00 юаней.Дизайн исходной модели напрямую зависит от того, можно ли успешно протестировать продукт.Во всех образцах продукции по меньшей мере 30% изделий нуждаются в модификации в начальной форме, и пробное производство повторяется, что в значительной степени влияет на эффективность производства и производственные затраты на заводах по производству изделий из стекла. Кроме того, вес стеклянной тары также оказывает большое влияние на эффективность производства. Например, для производства одного и того же продукта весом 370 г машина для изготовления бутылок с одной станцией работает 7 раз в минуту, вес материала снижается до 270 г, а машина для изготовления бутылок с одной станцией работает 7 раз в минуту. машина работает 9 раз в минуту, что значительно повышает эффективность работы. Это также требует соответствующей корректировки первоначальной конструкции пресс-формы.
Влияние конструкции исходной пресс-формы на процесс формования стеклянных бутылок Проектирование исходной формы включает в себя не только проектирование формы внутренней полости, но и выбор материалов формы, выбор моделей зажимов, теплоизоляцию или отвод тепла, а также конструктивное проектирование.Стеклянные материалы делятся на натриево-кальциевое стекло (обычный кристаллический материал, материал с высоким содержанием белого вещества, обычный белый материал), молочное стекло, борное стекло и т.д. Температура формования различных типов стеклянных материалов различна, и существуют различные требования к стойкости к окислению, термостойкости, ударопрочности, и термическая деформация пресс-формы. Следовательно, требования к теплоотдаче и теплоизоляционной структуре пресс-формы различны.Это требует от дизайнеров полного понимания категории стеклянных материалов заказчика и разработки подходящей первоначальной формы и конструкции пресс-формы.
Успешные примеры первоначального проектирования моделей нашей компанией

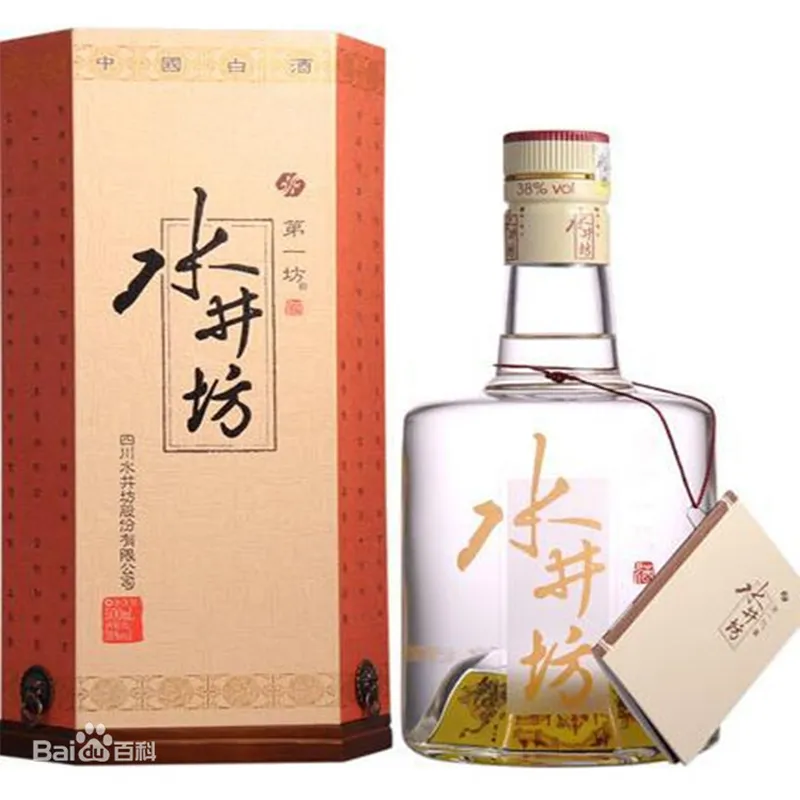

Пресс-формы серии Shuijingfang всегда были теми пресс-формами, которые наша компания поставляла клиентам в течение длительного времени. Из-за ее отличной репутации на рынке спрос на продукцию особенно велик.Однако выпуклость на дне изделия достигает примерно 1/3 высоты бутылки, дно бутылки обжаривается с шести сторон, а бортики бутылки очень плоские, что затрудняет ее формование.К продукту предъявляются чрезвычайно высокие требования по качеству внешнего вида, равномерному распределению стекла, обеспечению толщины бортика бутылки, отделке корпуса бутылки и качеству линии шва - все это выдвигает строгие требования.И все это требует разумного первоначального проектирования пресс-формы и не гарантируется.Вопрос о том, как придать форму бутылке и обеспечить отвод тепла на дно, всегда был сложной проблемой, которую клиенты пытаются решить.На начальном этапе производства заказчик всегда производил на машине 8S, но поскольку существующее оборудование не может полностью удовлетворить спрос рынка, я хочу использовать оригинальные шесть автономных машин для одновременного производства. Дизайнеры нашей компании неоднократно общались, тестировали и модифицировали оборудование на участке розлива много раз и, наконец, успешно решались проблемы укладки, отвода тепла и забивания печатной головки изделия при изготовлении машины для заказчика и ее успешном массовом производстве.
Резюме
Проектирование стеклянных форм - сложная задача. Из-за нестандартного характера самих стеклянных изделий конструкция формы также должна быть скорректирована в соответствии с динамикой производства и привычками заказчика вносить соответствующие изменения.Хотя существующее программное обеспечение для проектирования пресс-форм может имитировать динамический процесс формования исходной формы в пресс-форме, оно может показать процесс диспергирования и распределения стекла в форме.Однако это по-прежнему в значительной степени зависит от богатого опыта проектирования и знакомства с динамикой производства у заказчиков.Дизайн исходной формы трудно поддается количественной оценке с помощью математических формул. Чтобы спроектировать приемлемую исходную форму, дизайнер должен учитывать свойства материала стекла, распределение потока стекла в полости формы, динамику производства на заводе по розливу, производственный процесс, материал формы, тепловыделение. рассеивание, сохранение тепла и ряд сложных факторов.Квалифицированный дизайнер должен обладать обширными знаниями в области технологии обработки пресс-форм, технологии формования стекла, оборудования для изготовления бутылок и т.д.Дизайн пресс-форм, в котором нет понимания мастерства изготовления, - это слепая авантюра по созданию автомобиля за закрытыми дверями.
